CAM-H系列内分级式磨粉机（卧式分级）是一种具有超细分级功能的微粉生产设备，跟德国ZPS、国内CWJ微粉机属于同一类机型。该机主要适用于粉碎莫氏3.5级硬度以下物料的粉碎，能获得5~150um的超细粉体，大流量的冷却气体能用于热敏性物料的粉碎。
性能特点:
※
集机械冲击式超微粉碎机与高效涡轮超微分级机与一体，粉碎后的物料受气流作用，在机内经涡轮分级机强制分级，分级装置取代通常粉碎机的筛网，能同时完成微粉碎和微粉分选的两道工序，粉碎效率高。
※通过调整分级叶轮的转速，不用停机即可调节产品的粒度。 ※
系统粉碎时强大的粉碎气流产生较强的冷却功能，粉碎时温升低，特别适用于加工热敏性和纤维性物料，产品粒度均匀。

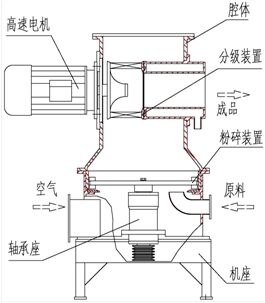

部件构成:
※ 该机主要由腔体、机座、分级装置、粉碎装置、高速电机、轴承座等部分组成。 ※ 粉碎转子件是主要部件，包括粉碎主轴、轴承单元、轴承座、轴承盖、粉碎盘、粉碎锤块等部件。
分级部分主要包括分级主轴、轴承单元、轴承座、轴承盖、分级叶轮等部件。 ※加料单位主要由减速电机、螺旋轴、加料斗等部件组成，加料量的大小主要通过调节减速电机的转速来实现。
工作原理:
※
机体内腔为园筒形，上部份为超微分级机，下部分为超微粉碎机。粉碎室由粉碎盘和磨块组成，用来将物料击碎成细粉，分级室由分级叶轮组成，能把细粉分成粒度达标品和未达标品两种规格，达标品经出料管排出，由旋风集料器收集。未达标品沿腔体内壁回落到粉碎室，继续粉碎直到达标为止。
※
粉碎盘和分级叶轮分别由各自的驱动装置驱动，分级叶轮的转速可调，用以调节产品粒度。螺旋喂料装置在机体内侧壁，用来把物料均匀的送入粉碎室，加料量可以通过调整转速来实现。
主要技术参数:
|
型号 指标 |
CAM- 280H |
CAM- 400H |
CAM- 510H |
CAM- 710H |
CAM- 1000H |
CAM- 1200H |
|
|
粉碎机 |
粉碎盘直径 (mm) |
280 |
410 |
510 |
710 |
1000 |
1200 |
|
装机功率 (KW) |
7.5 |
18.5 |
22 |
37 |
75 |
110 |
|
|
转速 (r/min) |
7500 |
4800 |
4200 |
3000 |
2100 |
1760 |
|
|
分级机 |
分级轮直径 (mm) |
140 |
200 |
260 |
365 |
500 |
630 |
|
装机功率(KW) |
3 |
5.5 |
7.5 |
15 |
22 |
30 |
|
|
**转速(r/min) |
8500 |
6000 |
4650 |
3300 |
2400 |
2000 |
|
|
细度 (μm) |
5～150 |
8～200 |
10～300 |
||||
|
产量 (kg/h) |
2～120 |
15～600 |
25～1000 |
30～1500 |
60～2000 |
100～3000 |
|
|
**处理风量 (m3/h) |
600 |
1200 |
2000 |
4500 |
7500 |
12000 |
|
|
主机重量 (kg) |
250 |
750 |
1600 |
2200 |
3100 |
4500 |
|
※可以根据用户的要求设计特殊型号。

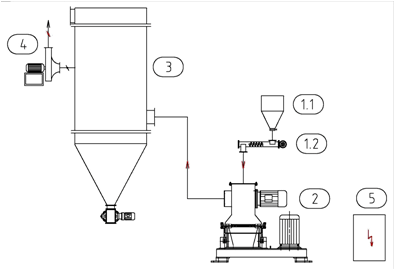

成套流程示意图：
1.1 入料斗
1.2 喂料搅拢
2.CAM-H 粉碎机
3.袋式除尘器
4.高压离心风机
5.电器控制柜
成套系统主要由主机、旋风集料器、脉冲除尘器、高压引风机、卸料阀和电控柜等组成。原料由螺旋喂料器送至粉碎腔，粉碎后的物料受负压气流作用，在机内经涡轮分级机强制分级，同时完成微粉碎和微粉分选的两道工序，由集料系统收集成品，尾风由脉冲除尘器过滤排出。
