气流粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。压缩空气经过滤干燥 后，通过拉瓦尔喷嘴高速喷射入粉碎腔，在多股高压气流的交汇点处物料 被反复碰撞、磨擦、剪切而粉碎，粉碎后的物料在风机抽力作用下随上升气流运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，符 合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集，粗颗粒下降至粉碎区继续粉碎。

●适合于莫氏硬度9以下的各种物料的干法粉碎，尤其适合于高硬度、高纯度和高附加值物料的粉碎。

产品优势：
●产品粒度D97：5－150微米之间可调，粒形好，粒度分布窄。
●低温无介质粉碎，尤其适合于热敏性、低熔点、含糖份及挥发性物料的粉碎。
●粉碎过程依靠物料自身之间的碰撞来完成，有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎，因而设备耐磨损，产品纯度高。
●可与多级分级机串联使用，一次生产多个粒度段的产品。
●设备拆装清洗方便，内壁光滑无死角。
●整套系统密闭粉碎，粉尘少，噪音低，生产过程清洁环保。
●控制系统采用程序控制，操作简便。

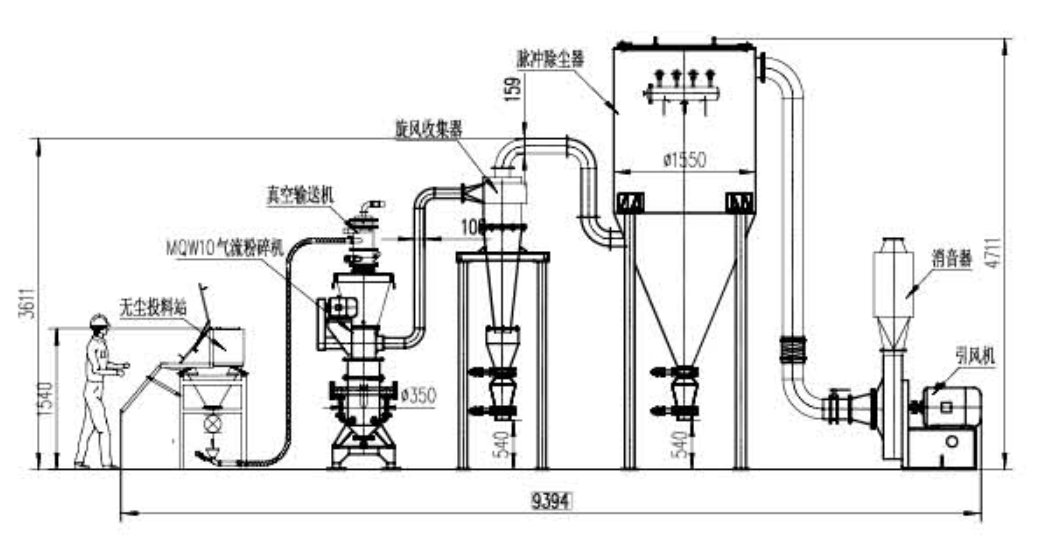

流程示意图：
